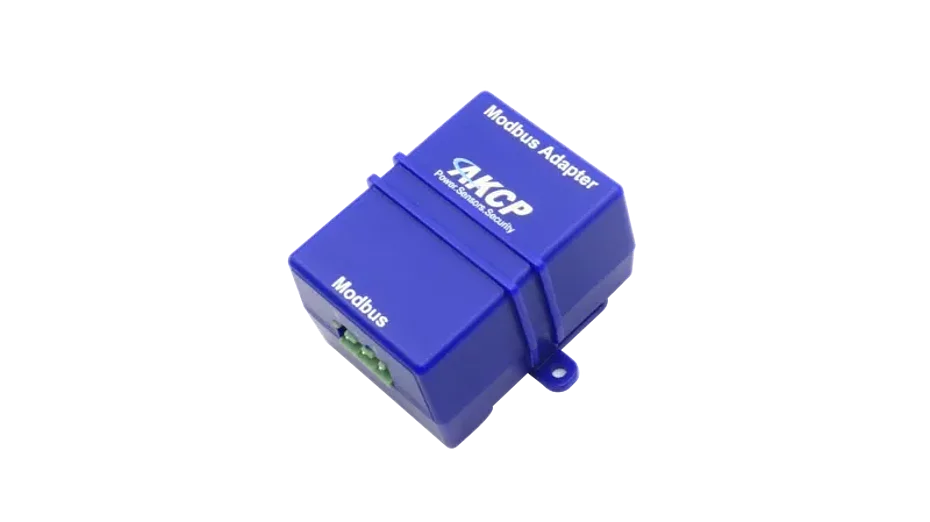

AKCP Modbus Adapter (MOD-A)

Der AKCP Modbus Adapter (MOD-A) ist eine professionelle Schnittstelle für die Integration von Modbus RTU-Geräten über RS485 in AKCP sensorProbeX+ Monitoring-Systeme. Die robuste, kompakte Lösung wandelt den RJ-45-Port der Basiseinheit in eine standardisierte 2-Draht-Serienverbindung (A+, B-, GND) um und ermöglicht so eine zuverlässige Kommunikation mit industriellen Modbus-Sensoren und Steuergeräten.

Mit seiner einfachen Installation, energieeffizienten Bauweise und Kompatibilität mit vielfältigen industriellen Anwendungen bietet der MOD-A eine ideale Verbindung von traditioneller Feldbus-Technologie mit modernen IP-basierten Überwachungssystemen.

Hauptmerkmale

• Konvertiert RJ-45 Schnittstelle zu 2-Draht-RS485 (A+, B-, GND)
• Nahtlose Integration in AKCP sensorProbeX+ Systeme
• Kompakte Abmessungen: 56 x 55 x 33,3 mm
• Maximale Kabellänge: bis zu 550m (1800 Fuß) über CAT5/6 LAN-Kabel
• Energieversorgung direkt über Controller, kein externes Netzteil erforderlich
• Sehr geringer Stromverbrauch
• Betriebstemperatur: -35°C bis +80°C
• Luftfeuchtigkeit: 20%–80% (nicht kondensierend)
• Montage: DIN-Schiene oder Schraubbefestigung

Technische Spezifikationen

• 3-poliger Phoenix-Anschluss: A+, B-, GND
• RJ-45 Interface zum sensorProbeX+ (UTP-CAT5e/6)
• Keine galvanische Trennung (kosteneffiziente Lösung, optional externe Isolatoren verwenden)
• Bauweise: Surface-Mount-Technologie (SMD) für hohe Zuverlässigkeit
• Typischer Energieverbrauch: praktisch 0 mW im Ruhebetrieb

Anwendungsbereiche

• Industrieautomation: Integration von Temperatur-, Feuchtigkeits- und Drucksensoren
• Prozessüberwachung: Durchfluss-, Energie- und Leistungsmonitoring
• Gebäudeautomation: Anbindung von HVAC, Lichtsteuerung und Sicherheitssystemen
• Umweltüberwachung: Luftqualitätssensorik, Wettersensoren, Gassensoren

Integration und Kommunikation

• Standard RS485 Kommunikation über A+, B-, GND
• Kompatibel mit gängigen Modbus RTU Geräten
• Konfiguration über sensorProbeX+ Interface (Baudrate, Adresse, Datenformat)
• Zentrale Überwachung via SNMP und Webinterface
• Automatisierte Einbindung in IoT- und Managementsysteme möglich

Installationsoptionen

• DIN-Rail-Montage für Schaltschränke
• Schraubmontage an Wänden, Maschinen oder Racks
• Kompaktes Design für enge Einbausituationen

Vorteile

• Plug-and-Play Installation, sofort einsatzbereit
• Keine zusätzliche Stromversorgung nötig
• Kostengünstige Lösung ohne Qualitätseinbußen
• Sehr große Reichweite (bis 550 m) über Standardnetzwerkkabel
• Robust und langzeitstabil durch SMD-Fertigung

Zusammenfassung

Der AKCP Modbus Adapter (MOD-A) ist die ideale Schnittstelle zur Integration industrieller Modbus RTU-Geräte mit sensorProbeX+ Basissystemen. Mit weiter Kabellänge, einfacher RJ-45 Anbindung, kosteneffizientem Design und hoher Robustheit verbindet er zuverlässige RS485-Kommunikation mit modernen Überwachungs- und Automatisierungssystemen. Dadurch eignet sich der MOD-A für Industrie 4.0, Gebäudetechnik und Umweltmonitoring gleichermaßen.
